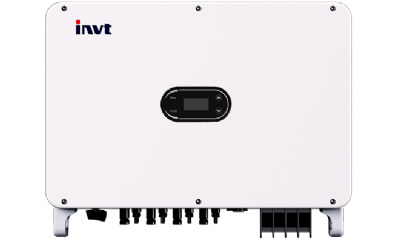

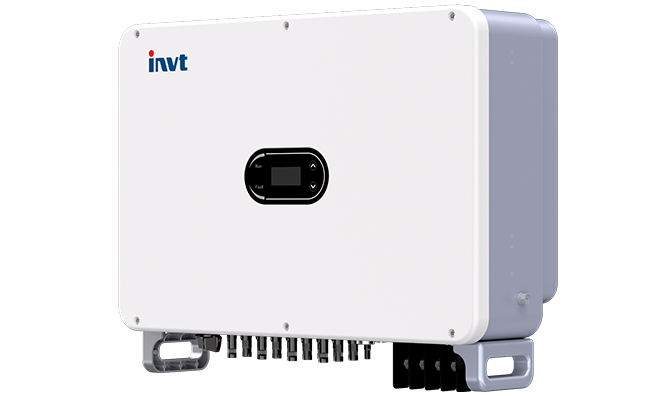

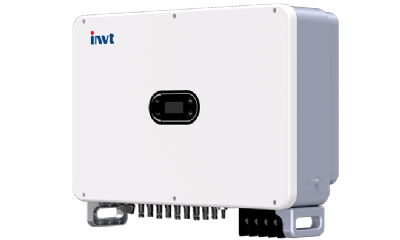

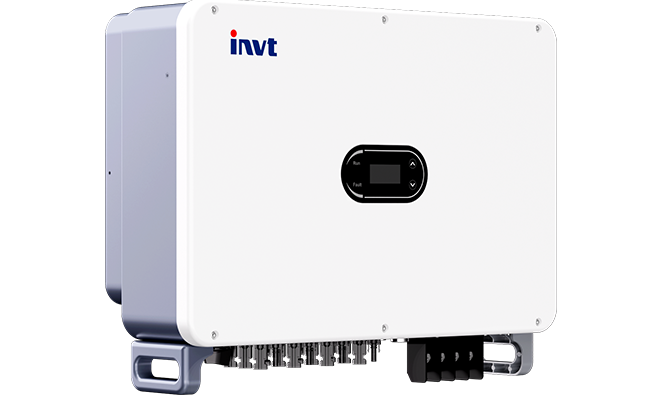

三相并网逆变器
| XG50KTR | XG50KTRL | XG60KTR | XG60KTRL | XG66KTRL | XG70KTRL | |
| 直流输入参数 | ||||||
| 最大输入功率 | 80kW | 96kW | 105.6kW | 112kW | ||
| 最大输入电压 | 1100V | |||||
| 启动电压 | 250V | |||||
| 额定输入电压 | 600V | 700V | ||||
| 满载MPPT电压范围 | 520V ~ 850V | 600V ~ 850V | ||||
| MPPT电压范围 | 200V ~ 1000V | |||||
| MPPT数 | 4 | |||||
| 每组MPPT可接入组串数 | 3 / 2 / 3 / 2 | 3 / 3 / 3 / 3 | ||||
| 每组MPPT最大输入电流 | 39A / 26A / 39A / 26A | 39A | ||||
| 每组MPPT最大短路电流 | 48A / 32A / 48A / 32A | 48A | ||||
| 交流输出参数 | ||||||
| 最大输出电流 | 79.7A | 66.2A | 95.6A | 79.4A | 87.4A | 92.6A |
| 额定输出功率 | 50kW | 60kW | 66kW | 70kW | ||
| 最大视在功率 | 55kVA | 66kVA | 72.6kVA | 77kVA | ||
| 额定输出频率 | 50Hz / 60Hz | |||||
| 额定电网电压 | 230Vac / 400Vac | 277Vac / 480Vac | 230Vac / 400Vac | 277Vac / 480Vac | ||
| 功率因数 | >0.99 （0.8超前~0.8滞后） | |||||
| 谐波失真 | <3% （额定功率） | |||||
| 效率 | ||||||
| 最高效率 | 98.70% | 98.80% | ||||
| 欧洲效率 | 98.40% | 98.50% | ||||
| MPPT效率 | 99.90% | |||||
| 保护 | ||||||
| 直流反接保护 | 是 | |||||
| 孤岛保护 | 是 | |||||
| 输出短路保护 | 是 | |||||
| 漏电流检测 | 是 | |||||
| 绝缘阻抗检测 | 是 | |||||
| 接地故障检测 | 是 | |||||
| 电网检测 | 是 | |||||
| 浪涌保护 | 二级 | |||||
| 直流拉弧保护 | 选配 | |||||
| 显示与通信 | ||||||
| 显示 | LCD / LED+APP | |||||
| 通信方式 | 标配：RS485 选配：WiFi / GPRS / Ethernet |
|||||
| 满足的标准 | ||||||
| 认证 | NB/T 32004, IEC/EN 62109-1/2, IEC/EN 61000-1/2/3/4, EN50549, IEC 61727/62116, VDE 4105, NC RfG, C10/C11, NRS 097-2-1, CEI 0-21/16, BIS |
|||||
| 常规参数 | ||||||
| 尺寸（宽 x 高 x 厚） | 650 x 450 x 260 mm | |||||
| 重量 | 50kg | |||||
| 工作温度范围 | -25°C ~ +60°C | |||||
| 冷却方式 | 智能风冷 | |||||
| 防护等级 | IP66 | |||||
| 工作海拔 | 0 ~ 4000m | |||||
| 相对湿度 | 0 ~ 100% | |||||
| 拓扑 | 无变压器 | |||||
| 夜间耗电 | <1W | |||||
| 质保 | 5年（标准）/ 10年（可选） | |||||
