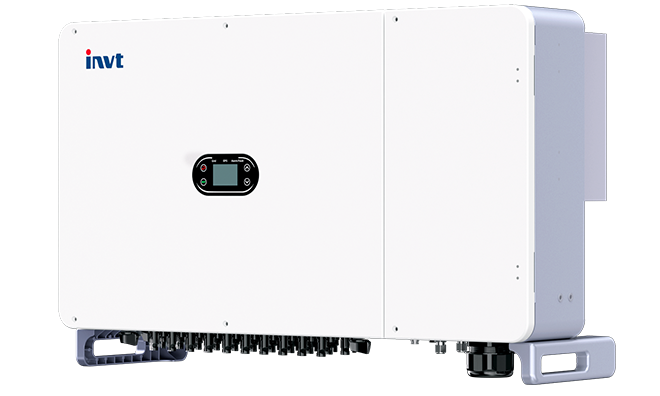

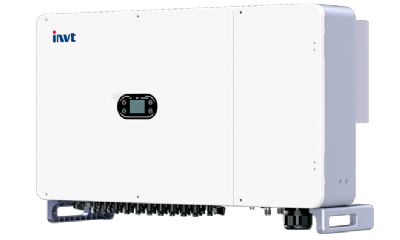

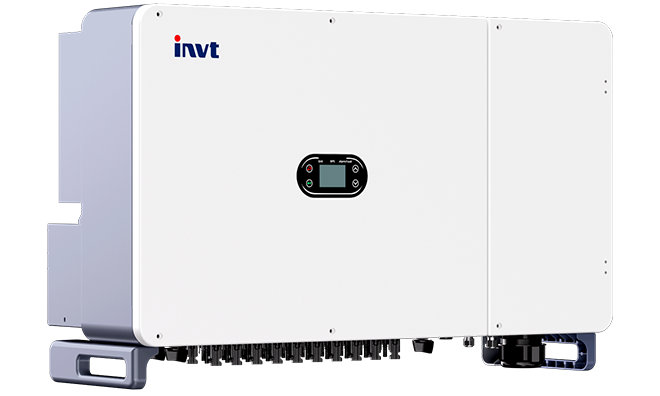

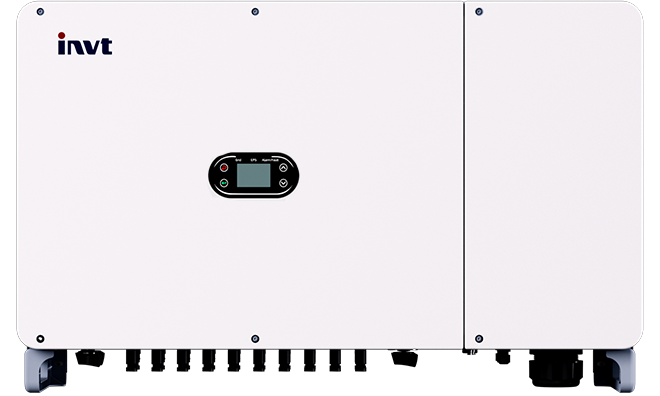

三相并网逆变器
| XG100KTR-F | XG110KTR-F | XG136KTR-LF | XG136KTR-XF | |
| 直流输入参数 | ||||
| 最大输入功率 | 150kW | 160kW | ||
| 最大输入电压 | 1100V | |||
| 启动电压 | 250V | |||
| 额定输入电压 | 620V | 730V | 780V | |
| 满载MPPT电压范围 | 530V ~ 850V | 560V ~ 850V | ||
| MPPT电压范围 | 180V ~ 1000V | |||
| MPPT数 | 9 | 10 | 12 | |
| 每组MPPT可接入组串数 | 2 | |||
| 每组MPPT最大输入电流 | 30A | |||
| 每组MPPT最大短路电流 | 40A | |||
| 交流输出参数 | ||||
| 最大输出电流 | 158.8A | 174.6A | 160.4A | |
| 额定输出功率 | 100kW | 110kW | 136kW | |
| 最大视在功率 | 110kVA | 121kVA | 150kVA | |
| 额定输出频率 | 50Hz / 60Hz | |||
| 额定电网电压 | 230Vac / 400Vac, 3L / N / PE, 3L / PE | 277Vac / 480Vac, 3L / N / PE, 3L /PE | 311Vac / 540Vac, 3L / N / PE, 3L / PE | |
| 功率因数 | >0.99 (0.8超前~0.8滞后) | |||
| 谐波失真 | <3% (额定功率) | |||
| 效率 | ||||
| 最高效率 | 98.70% | |||
| 中国效率 | 98.50% | |||
| MPPT效率 | 99.90% | |||
| 保护 | ||||
| 直流反接保护 | 是 | |||
| 孤岛保护 | 是 | |||
| 输出短路保护 | 是 | |||
| 漏电流检测 | 是 | |||
| 绝缘阻抗检测 | 是 | |||
| 接地故障检测 | 是 | |||
| 电网检测 | 是 | |||
| 组串检测 | 是 | |||
| 浪涌保护 | 二级 | |||
| 直流拉弧保护 | 选配 | |||
| PID修复 | 选配 | |||
| 显示与通信 | ||||
| 显示 | LCD / LED+APP | |||
| 通信方式 | 标配：RS485 选配：WiFi / DRM / 蓝牙 |
|||
| 满足的标准 | ||||
| 认证 |
IEC/EN 62109-1/2, IEC/EN 61000-6-1/3, IEC/EN 61000-6-2/4, EN50549, IEC61727/IEC62116,
CEI 0-21/CEI 0-16, C10/C11, VDE 4105, VDE 0124, G99, RD244, UNE217001, UNE217002,
NC RfG, TOR Erzeuger, NRS097-2-1, NB/T 32004
|
|||
| 常规参数 | ||||
| 尺寸（宽 x 高 x 厚） | 1050 x 660 x 330 mm | |||
| 重量 | 95kg | 98kg | 101kg | |
| 工作温度范围 | -30°C ~ +60°C | |||
| 冷却方式 | 智能风冷 | |||
| 防护等级 | IP66 | |||
| 工作海拔 | 0 ~ 4000m | |||
| 相对湿度 | 0 ~ 100% | |||
| 拓扑 | 无变压器 | |||
| 夜间耗电 | <1W | |||
| 质保 | 5年（标准）/ 10年（可选） | |||
