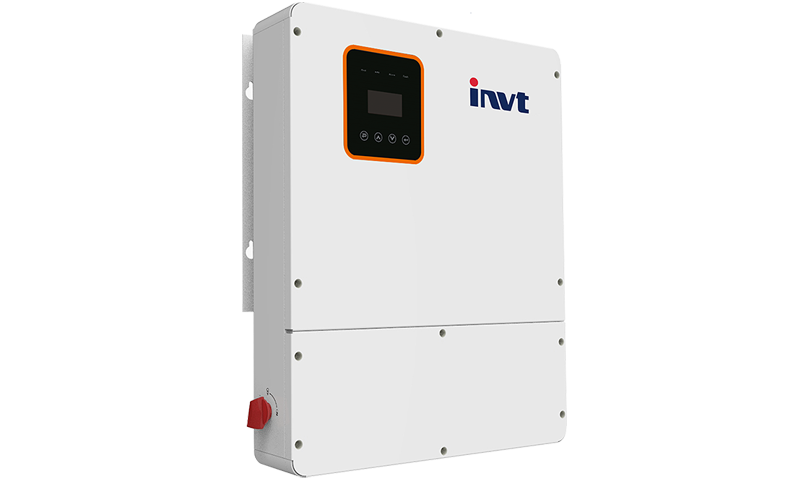

BD 6-12kW-RH1N

光储混合裂相逆变器(美标)

主要特点

BD 6-12kW-RH1N光储混合裂相逆变器(美标)是专门针对美国市场而设计的,由逆变器和变压器组成,能够满足85~400V电池电压范围,适用于北美大容量家庭储能系统。
  • 单机旁路带载能力100A
  • 4路MPPT,最大效率≥98.2%,北美效率≥ 97.2%
  • 支持100%不平衡输出
  • 支持满功率放电,电池充放电自动管理
  • IP65高防护, 支持户外安装
  • 具备电池反接保护
  • 支持RS485/CAN/DRM(Wifi/4G可选)
  • 手机/电脑智能监控,随时随地操作更便捷
  • 电池>80V(支持高压电池)
  • 兼容铅酸和锂离子电池等多种电池接入
  • 兼容防逆流功能
技术参数
  BD6KTL-RH1N BD8KTL-RH1N BD10KTL-RH1N BD12KTL-RH1N
直流输入参数(光伏)
PV输入功率 7.8kW 10.4kW 13kW 15.6kW
最大输入电压 500V
MPPT电压范围 125V ~ 500V
每路MPPT最大输入电流 12A
MPPT路数 / 每路MPPT可接入组串数 4 / 1
交流输出参数
最大输出电流 27.3A 36.4A 45.4A 50A
额定输出功率 6kVA 8kVA 10kVA 11.4kVA
交流输出电压 240V
电网电压范围 211V ~ 264V
频率 50Hz / 60Hz
功率因数 0.8超前~ 0.8滞后可设置
THDi <3%
拓扑 L+N+PE
应急电源输出
额定输出功率 6kVA 8kVA 10kVA 12kVA
额定输出电压 220V ~ 240V / 110V ~ 120V
过载能力 110%, 30S / 120%, 10S / 150%, 0.02S
自动切换时间 <20ms
频率 50Hz / 60Hz
THDu <2%
电池参数
电池电压范围 85V~400V
最大充放电电压 400V
最大充放电电流 80A / 80A
电池类型 锂电池 / 铅酸电池
通讯 CAN / RS485
效率
最大效率 ≥98.2%
CEC效率 ≥97.2%
显示与通讯
显示 LCD
通讯 标配:RS485 / CAN / DRM
选配:Wifi / 4G
满足的标准
安规 UL1741SA all options, UL1699B, CSA 22.2
EMC FCC Part 15, Class B
并网 IEEE 1547, IEEE 2030.5, Hawaii Rule 14H, Rule 21 Phase I,II,III
常规参数
尺寸(宽 x 高 x 深) 530 x 660 x 200 mm
重量 32kg
工作温度范围 -25℃ ~ +60℃
冷却方式 自然冷却
防护等级 IP65 / NEMA 3R
噪声 <25dB <29dB
工作海拔 0~2000m
相对湿度 0~95% 无冷凝
拓扑 无变压器
停机自耗电 <2.5W(带电池<5W)
