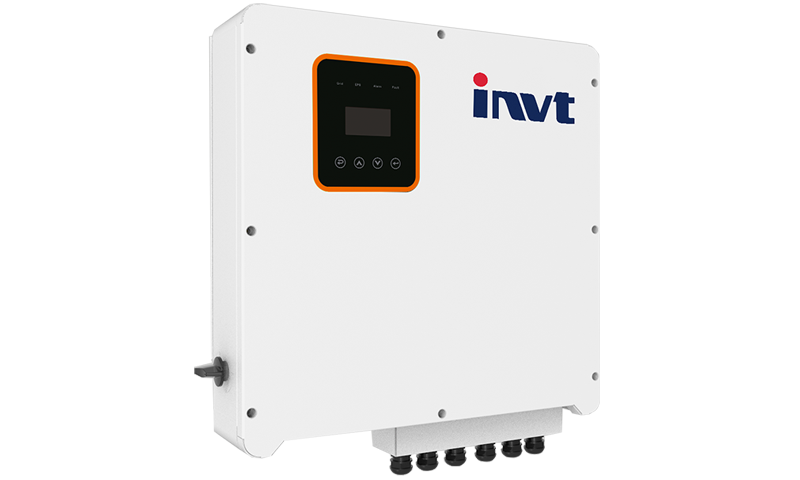

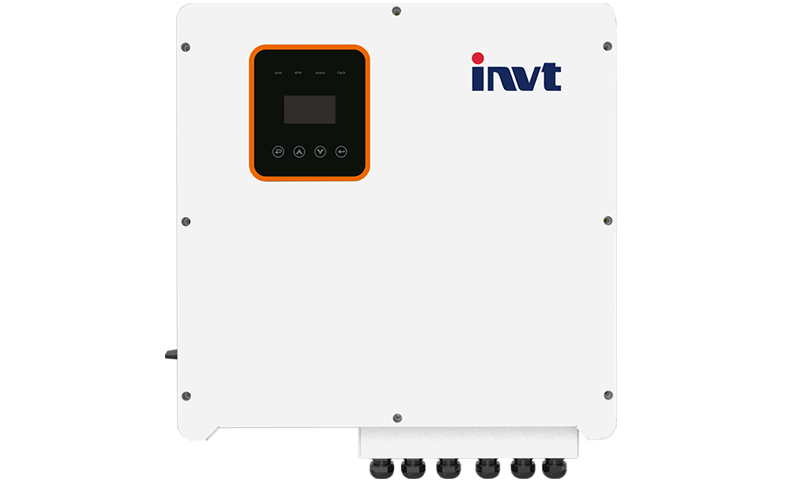

三相并网逆变器
BD8KTR-RH3 | BD10KTR-RH3 | BD12KTR-RH3 | |
直流输入参数(光伏) | |||
最大输入功率 | 10.4kW | 13kW | 15.6kW |
最大输入电压 | 1000V | ||
每路MPPT最大输入电流 | 12.5A | ||
MPPT电压范围 | 180V ~ 850V | ||
MPPT数量 | 2 | ||
每路MPPT可接入组串数 | 1 | ||
交流输出参数 | |||
最大输出电流 | 12.7A | 15.9A | 19.1A |
额定输出功率 | 8kVA | 10kVA | 12kVA |
输出电压范围 | 400V, 3L + N + PE | ||
电网频率 | 50Hz / 60Hz | ||
功率因数 | 0.8超前 ~ 0.8滞后 | ||
THDi | <3% | ||
应急电源输出(EPS) | |||
最大输出功率 | 8.8kVA | 11kVA | 13.2kVA |
额定输出电压 | 400Vac | ||
额定输出电流 | 12.7A | 15.9A | 19.1A |
过载能力 | 110%, 30S / 120%, 10S / 150%, 0.02S | ||
额定输出频率 | 50Hz / 60Hz | ||
自动切换时间 | <20ms | ||
THDu | <2% | ||
电池 | |||
电池电压范围 | 125V ~ 600V | ||
最大充电电压 | 600V | ||
满载电池电压 | 210V | 270V | 250V |
最大充电/放电电流 | 40A | 40A | 50A |
电池类型 | 锂电池 / 铅酸电池 | ||
通信接口 | RS485, CAN | ||
效率 | |||
最大效率 | 97.90% | 98.20% | 98.20% |
欧洲效率 | 97.20% | 97.50% | 97.50% |
MPPT效率 | 99.50% | 99.50% | 99.50% |
电池充放电效率 | 96.60% | 96.70% | 96.80% |
显示与通信 | |||
显示 | LCD | ||
通信方式 | 标准: RS485 / CAN / DRM 可选: WiFi / 4G |
||
满足的标准 | |||
认证 | CE, TÜV | ||
常规数据 | |||
尺寸(宽x高x厚) | 530 × 600 × 200 mm | ||
重量 | 29kg | ||
工作温度 | -25℃ ~ +60℃ | ||
冷却方式 | 自然冷却 | ||
防护等级 | IP65 | ||
噪音 | <35dB | ||
工作海拔 | 0~2000m | ||
相对湿度 | 0~95% 无冷凝 | ||
拓扑 | 无隔离变压器 | ||
停机自耗电 | <3W |
