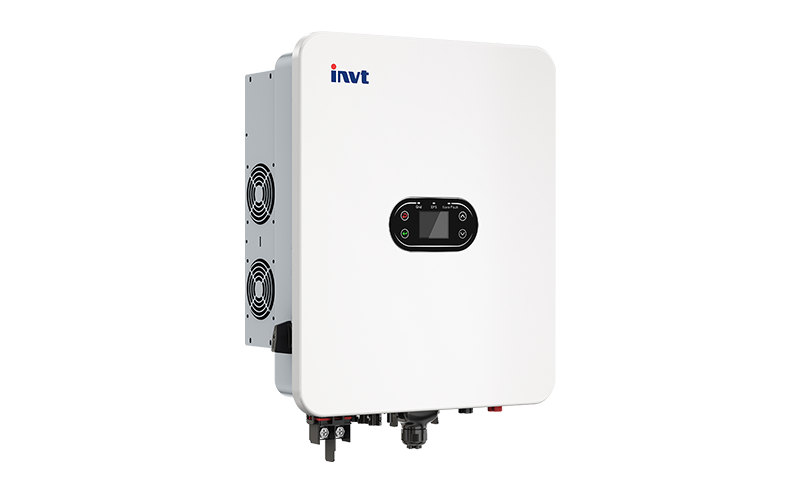

XD7-10KTL

单相低压储能逆变器

主要特点

XD7-10KTL单相低压储能逆变器组串电流达16A,完美兼容功率组件。支持离网更大带载能力,适配主流电池品牌,UPS级别切换等级,保障关键设备稳定运行。使用于各种家庭储能应用环境,最佳性价比,满足您对效率与价值的双重选择。
  • IP66防护等级
  • 交直流二级防雷保护
  • 智能I-V曲线扫描、诊断功能
  • IP66高防护, 支持户外安装
  • 交直流二级防雷保护
  • 智能I-V曲线扫描、诊断功能
  • EPS切换时间<10ms
  • 支持锂电/铅酸电池
  • 支持并机功能
  • 支持AFCI功能(选配)
  • 标配柴发接口,支持柴发、Smart load接入

技术参数(产品仍在持续更新中,如有升级恕不通知)
  XD7KTL XD8KTL XD10KTL
直流输入参数
最大输入功率 11.2kW 12.8kW 16kW
最大输入电压 600V
启动电压 100V
额定电压 360V
MPPT电压范围 100V~550V
MPPT数量 2
每路MPPT可接入组串数 2 / 1
每组MPPT最大输入电流 32A / 20A
每组MPPT最大短路电流 40A / 25A
交流输出参数
额定输出功率 7kW 8kW 10kW
最大输出功率 7.7kW 8.8kW 11kW
最大输出电流 35A 40A 50A
额定电压 230V
额定频率 50Hz / 60Hz
电流总谐波失真(@额定功率) <3%
功率因数 0.8超前~0.8滞后
离网输出
最大输出功率 7.7kVA 8.8kVA 11kVA
最大输出电流 35A 40A 50A
峰值输出功率,时间 14kW,10s 16kW,10s 18kW,10s
额定输出电压,频率 230V,50Hz
THDv(@额定功率) <3%
切换时间 <10ms
电池参数
电池类型 锂电池,铅酸电池
电池电压范围 40V~60V
最大充放电电流 160A 190A 210A
通讯方式 CAN
效率
最大效率 98.00%
欧洲效率 97.50%
充放电效率 97.00%
保护
直流开关 具备
直流防反 / 绝缘阻抗 / 接地 保护 具备
孤岛保护 具备
过流 / 过压保护 具备
输出短路保护 具备
漏电流检测 具备
电池软启动保护 具备
电池激活功能 具备
I-V曲线扫描 具备
防雷保护 二级
AFCI 防护 选配
显示与通讯
显示 LCD
通讯 RS485/CAN/WiFi/4G/LAN/蓝牙
常规参数
尺寸(宽x高x深) 440mmx530mmx250mm
环境温度范围 -30℃~+60℃
冷却方式 智能风冷
防护等级 IP66
最大工作海拔 4000m
待机损耗 < 10W
相对湿度 0-100%
拓扑 高频隔离(对电池)
