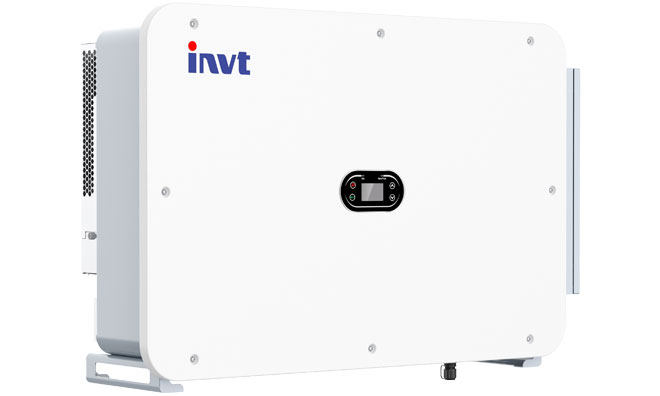

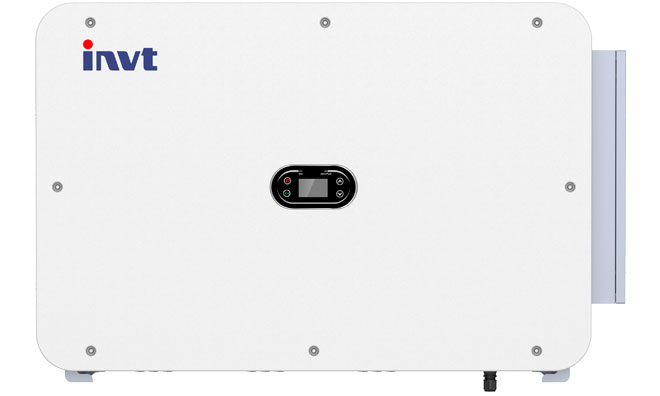

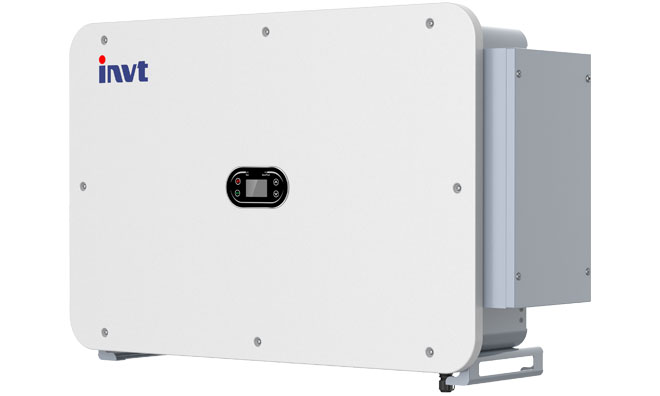

XG 100-150KTR-PRO

三相并网逆变器

主要特点

XG100-150KTR-PRO三相并网逆变器可灵活应用于各类中大型工商业电站,兼容700W+组件;支持PID夜间修复,提升系统发电量。搭载IP66顶级防护,适应户外恶劣环境。
  • 8-9路MPPT,单路追踪精度高,动态响应速度快,发电量更高
  • 宽电压范围(180V-1000V),早启晚停,发电更持久
  • 组串电流20A,适配700W+组件
  • IP66高防护,支持户外安装
  • 交直流二级防雷,主动消除雷击隐患
  • 直流拉弧检测(AFCI)功能可选,准确分辨拉弧信号,快速关断,避免火灾
  • 智能IV诊断,可精确定位组串故障,主动发现问题
  • 支持故障录波,实时观测并记录逆变器交流侧电压、电流波形,快速定位问题
  • 支持RS485( WiFi/DRM/蓝牙/4G可选),手机/电脑智能监控,随时随地操作更便捷

技术参数
  XG100KTR-PRO XG110KTR-PRO XG125KTR-PRO XG136KTR-L-PRO XG150KTR-L-PRO
直流输入参数
最大输入电压 1100V
启动电压 200V
额定输入电压 620V 730V
MPPT电压范围 180V ~ 1000V
MPPT数 / 每组MPPT可接入组串数 8/2 9/2
每组MPPT最大输入电流 40A
每组MPPT最大短路电流 50A
交流输出参数
最大输出电流 159A 175A 198.5A 179.9A 198.5A
额定输出功率 100kW 110kW 125kW 136kW 150kW
最大有功功率 110kW 121kW 137.5kW 150kW 165kW
额定输出频率 50Hz / 60Hz
额定电网电压 230Vac/400Vac, 3L/N/PE, 3L/PE 277Vac/480Vac, 3L/PE
功率因数 >0.99 (0.8超前~0.8滞后)
谐波失真 <3% (额定功率)
效率
最高效率 98.60%
中国效率 98.00%
MPPT效率 99.90%
保护
直流反接保护
孤岛保护
输出短路保护
漏电流检测
绝缘阻抗检测
接地故障检测
电网检测
组串电流检测 选配
浪涌保护 二级
直流拉弧保护 选配
显示与通信
显示 LCD / LED+APP
通信方式 标配:RS485
 选配: WiFi / DRM / 蓝牙 / 4G
满足的 标准
认证 NB/T 32004
常规参数
尺寸(宽 x 高 x 深) 1040x670x350 mm
重量 85Kg
工作温度范围  -30°C ~ +60°C
冷却方式 智能风冷
防护等级 IP66
最高工作海拔 4000m
相对湿度 0 ~ 100%
拓扑 无变压器
夜间耗电 <1W
